Supape de prindere acționate cu aer: Ghid complet

Cum funcționează supapele de prindere acționate cu aer

Supape de prindere acționate cu aer controlați debitul prin aplicarea unei presiuni de aer comprimat în exteriorul unui manșon flexibil de cauciuc, cauzând prăbușirea manșonului spre interior și închiderea prin ciupire împotriva sa. Când presiunea aerului este eliberată, elasticitatea naturală a manșonului îl readuce în poziția sa complet deschisă, restabilind fluxul nerestricționat prin orificiul supapei. Acest principiu de funcționare este fundamental diferit de supapele cu bilă, supapele cu poartă sau supapele fluture - nu există componente mecanice interne, scaune, discuri sau tije care să intre în contact cu mediul de proces. Manșonul este singura parte umedă, iar întreaga funcție de control al debitului este realizată prin deformarea sa elastică.

Acest design oferă supapelor de prindere acționate cu aer un set de caracteristici de performanță pe care niciun alt tip de supapă nu le poate replica în aceeași gamă de aplicații. Poziția de deschidere completă creează restricții de debit zero și turbulențe zero atunci când supapa este deschisă, făcând-o ideală pentru șlamuri abrazive, fluide vâscoase și medii care conțin solide care ar înfunda, eroda sau bloca elementele interne ale supapelor convenționale. Acțiunea de autocurățare a manșonului pe măsură ce se deschide și se închide previne acumularea de particule la punctul de etanșare - o problemă persistentă cu supapele de tip scaun care manipulează mediile de decantare sau cristalizare.

Două configurații de acționare: tip deschis și tip închis

Supapele de prindere acționate cu aer sunt fabricate în două configurații distincte ale corpului, fiecare potrivită pentru diferite condiții de funcționare și tipuri de medii. Înțelegerea diferenței este esențială pentru specificarea corectă.

Supape de prindere cu corp deschis

Într-un design cu corp deschis, manșonul de cauciuc este expus între două flanșe de capăt sau conexiuni de capăt, cu mecanismul de acționare - de obicei o bară mecanică sau o vezică presurizată cu aer - contactând manșonul din exterior. Această configurație permite inspecția vizuală a stării manșonului în timpul funcționării și facilitează înlocuirea rapidă a manșonului fără a scoate supapa din conductă. Supapele de blocare cu corp deschis, acţionate cu aer, sunt specificate în mod obişnuit în aplicaţiile în care uzura manşonului este de aşteptat să fie semnificativă, cum ar fi transferul de nămol ceramic sau prelucrarea mineralelor, unde accesul rapid la întreţinere reduce timpul de nefuncţionare.

Supape de prindere cu corp închis

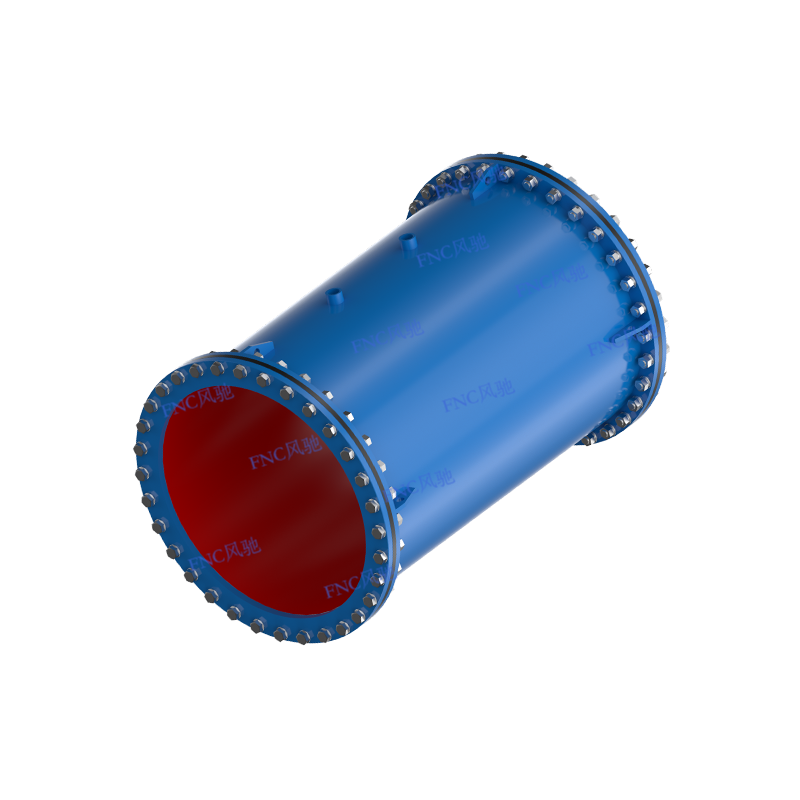

Supapele de prindere cu corp închis acționate cu aer adăpostesc manșonul într-un corp metalic rigid sau armat, cu aer comprimat introdus în spațiul inelar dintre peretele exterior al manșonului și interiorul corpului. Atunci când presiunea aerului este aplicată acestei camere inelare, aceasta acționează uniform pe întreaga circumferință a manșonului, producând o închidere foarte consistentă și simetrică. Această configurație oferă o reținere superioară a presiunii, făcând modelele cu corpuri închise alegerea standard pentru aplicații cu presiune mai mare și medii care nu pot fi expuse la atmosferă nici măcar momentan, cum ar fi fluxurile de proces toxice, inflamabile sau sterile.

Materialele manșonului și compatibilitatea lor cu procesele

Manșonul este componenta cea mai critică a oricărei supape de blocare acționate cu aer - este singura piesă în contact cu mediul de proces, iar materialul său trebuie să fie compatibil chimic cu fluidul, durabil fizic în condițiile de abraziune și presiune așteptate și capabil de cicluri elastice repetate fără crăpare prin oboseală. Prin urmare, selecția materialului pentru manșon este la fel de importantă ca orice alt parametru de specificație.

Grosimea peretelui manșonului și numărul de straturi de armătură ale țesăturii afectează, de asemenea, în mod semnificativ performanța. Manșoanele cu pereți mai grei cu straturi de armare multiple suportă presiuni interne mai mari și oferă o rezistență mai mare la abraziunea externă, dar necesită o presiune mai mare a aerului de acționare pentru a obține o închidere completă. Manșoanele cu pereți mai subțiri se închid la presiuni mai scăzute ale aerului și oferă o sensibilitate mai mare pentru aplicațiile de stropit, dar au cote mai mici de presiune. Specificați întotdeauna construcția manșonului în legătură cu domeniul de presiune de funcționare și alimentarea cu aer de acționare disponibilă la punctul de instalare.

Industrii și aplicații în care supape de prindere acționate cu aer Excel

Principiul unic de funcționare al supapelor de prindere acționate cu aer le face alegerea preferată – și în multe cazuri singura practică – într-o gamă largă de industrii care manipulează medii dificile care ar distruge rapid modelele convenționale de supape.

Mineritul și prelucrarea mineralelor

Operațiunile miniere reprezintă cel mai mare sector de aplicație unică pentru supapele de prindere acționate cu aer. Suspensiile de minereu, sterilul, apa de spălare a cărbunelui și concentratele minerale sunt foarte abrazive și conțin adesea solide grosiere care ar eroda scaunele și discurile metalice ale supapelor în câteva săptămâni de la funcționare. Manșonul de cauciuc al unei supape de prindere absoarbe impactul particulelor abrazive în mod elastic, distribuind uzura pe întreaga suprafață a manșonului, mai degrabă decât concentrându-l pe o linie de așezare. În instalațiile miniere bine proiectate, manșoanele supapelor de prindere ating în mod obișnuit durate de viață măsurate în luni în care tipurile de supape concurente eșuează în câteva zile.

Tratarea apei si a apelor uzate

Stațiile municipale și industriale de tratare a apei specifică supape de prindere acționate cu aer pentru manipularea nămolului, evacuarea camerei de nisip, controlul spălării în contra-filtru și liniile de dozare chimică. Acțiunea de închidere cu autocurățare previne acumularea nămolului la scaunul supapei - o problemă cronică de întreținere a supapelor cu gură și fluture în aceste servicii. Manșoanele EPDM asigură rezistența chimică necesară pentru contactul cu soluțiile de clor, sulfatul feric și floculantii polimerici utilizați în procesele de tratare.

Alimente, băuturi și produse farmaceutice

În aplicațiile de proces igienic, orificiul neted, fără crăpături al manșonului supapei de prindere îndeplinește cerințele de curățare la loc (CIP) și sterilizare la loc (SIP) pe care multe supape convenționale nu le pot satisface. Materialele manșonului de calitate alimentară și conforme FDA permit contactul direct cu produse alimentare, băuturi și intermediari farmaceutici fără risc de contaminare. Absența completă a componentelor interne ale supapelor elimină zonele moarte și punctele de prindere a produsului care creează un adăpost microbian în supapele cu diafragmă și scaun.

Prelucrare chimică și industrială

Instalațiile chimice folosesc supape de strângere acționate cu aer pentru nămolurile corozive de acid și alcaline, medii de cristalizare și fluide foarte vâscoase, unde elementele interne convenționale ale supapelor ar fi atacate sau blocate. Capacitatea de a specifica materialul manșonului independent de materialul corpului permite inginerilor să optimizeze rezistența chimică pentru chimia specifică a procesului, menținând în același timp integritatea structurală a corpului supapei în mediul înconjurător.

Dimensiunea și presiunea de acționare: parametrii cheie de specificație

Dimensionarea corectă a supapelor de prindere acționate cu aer necesită luarea în considerare a mai multor parametri interdependenți. Obținerea corectă a acestora în etapa de specificare previne atât defecțiunile de performanță, cât și uzura prematură a manșonului în funcționare.

• Potrivire dimensiunea liniei — Supapele de prindere sunt disponibile de la DN15 (½ inch) până la DN600 (24 inch) și mai mult pentru aplicații personalizate. Alezajul supapei ar trebui să se potrivească exact cu alezajul conductei pentru a menține caracteristicile de curgere cu pas complet și pentru a preveni uzura manșonului indusă de turbulențe la tranzițiile de dimensiune.
• Presiunea nominală de funcționare — Presiunea nominală a manșonului trebuie să depășească presiunea maximă a sistemului, inclusiv condițiile de lovituri de berbec și de supratensiune. Supapele de prindere cu corp închis, acționate cu aer, sunt evaluate de la 3 la 10 bar, în funcție de construcția manșonului și dimensiunea alezajului, alezajele mai mari având, în general, valori de presiune mai scăzute datorită forței crescute necesare pentru a închide manșonul împotriva presiunii din conductă.
• Presiunea aerului de acționare — Pentru a obține o închidere completă fiabilă, presiunea aerului de acționare trebuie să depășească presiunea în conductă cu o marjă specificată de producător – de obicei de 1,5 până la 2 ori presiunea în conductă pentru modelele cu corp închis. Verificați dacă presiunea disponibilă de alimentare cu aer a instrumentului la punctul de instalare este suficientă înainte de a specifica supapa, deoarece presiunea de acționare inadecvată este cea mai frecventă cauză a închiderii incomplete și a uzurii manșonului care rezultă.
• Poziție de siguranță — Supapele de strângere acționate cu aer pot fi configurate cu deschidere defectuoasă (manșon deschis când alimentarea cu aer este pierdută) sau cu închidere greșită (manșon închis când alimentarea cu aer este pierdută), în funcție de cerințele de siguranță ale procesului. Fail-closed este configurația mai comună și se realizează cu o supapă solenoid normal închisă pe linia de alimentare cu aer. Configurațiile fără deschidere necesită un sistem de retur cu arc sau un sistem de rezervor de aer pentru a menține poziția deschisă a manșonului în cazul pierderii de aer.
• Frecvența ciclului — Durata de viață a manșonului la oboseală este direct legată de numărul de cicluri de deschidere-închidere. Aplicațiile care necesită o frecvență mare de ciclism - cum ar fi dozarea în lot sau deviatoarele de transport pneumatic - ar trebui să specifice manșoane cu valori mai mari ale ciclului și să programeze înlocuirea preventivă a manșonului pe baza numărului de cicluri, mai degrabă decât a timpului calendaristic.

Instalare, întreținere și înlocuire manșon

Unul dintre cele mai semnificative avantaje operaționale ale supapelor de strângere acționate cu aer este simplitatea cerințelor lor de întreținere. Fără componente metalice interne care să corodeze, să se erodeze sau să se blocheze, programul de întreținere se reduce aproape în întregime la inspecția și înlocuirea periodică a manșonului - o sarcină care nu necesită instrumente speciale și poate fi finalizată în câteva minute pe majoritatea modelelor cu corp deschis, fără a scoate corpul supapei din conductă.

Orientarea instalării este flexibilă - supapele de prindere acționate cu aer pot fi instalate în conducte orizontale, verticale sau unghiulare fără compromisuri de performanță, deși instalarea verticală cu debit în jos este preferată pentru mediile care conțin solide grele pentru a preveni depunerea în manșon atunci când supapa este închisă. Corpul supapei trebuie susținut independent de conductă pentru a evita transferul tensiunii din conductă la conexiunile capătului manșonului, ceea ce poate cauza defectarea prematură a etanșării flanșei.

Inspecția de rutină ar trebui să se concentreze pe exteriorul manșonului pentru crăparea suprafeței, bășici sau întărire care indică atac chimic sau degradare termică și pe calitatea închiderii - o supapă care nu mai realizează închiderea fără scurgeri, în ciuda presiunii corecte de acționare, are manșonul care se apropie de sfârșitul duratei de viață și ar trebui programată pentru înlocuire înainte de producerea unei defecțiuni complete. Menținerea unui stoc de manșoane de schimb în materialul și dimensiunea corecte la depozitul fabricii elimină timpul de nefuncționare prelungit atunci când este necesară înlocuirea de urgență a manșonului și este considerată cea mai bună practică în orice unitate care operează mai multe supape de prindere acționate cu aer în condiții critice.
