Date de performanță

• Diametru nominal: DN15 ~ DN2000
• Presiune nominală: PN6~PN40 (variază în funcție de dimensiune, tip de conexiune și metoda de acționare)
• Clasa de scurgere: clasa V
• Media aplicabile: Pentru manșoane standard din cauciuc: șlam mineral, noroi, pastă de hârtie etc. Pentru alte manșoane din cauciuc opționale: Materialele de căptușeală corespunzătoare sunt selectate pe baza caracteristicilor medii (cum ar fi temperatură, presiune, dimensiunea particulelor, corozivitate etc.).
• Interval de temperatură: Pentru manșoane standard din cauciuc: ≤ 80°C. Pentru alte manșoane din cauciuc opționale: Up to 160°C
• Caracteristică de curgere: curgere cu pasaj complet, neobstrucţionat

Metode de conectare și de acționare

• Tip de conexiune:  Tip cu flanșă

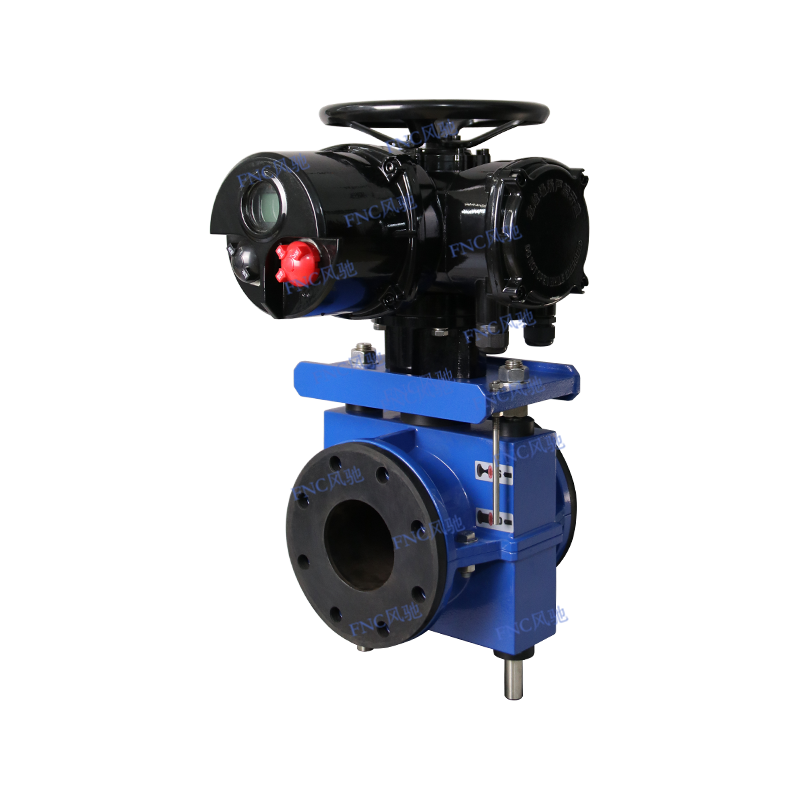

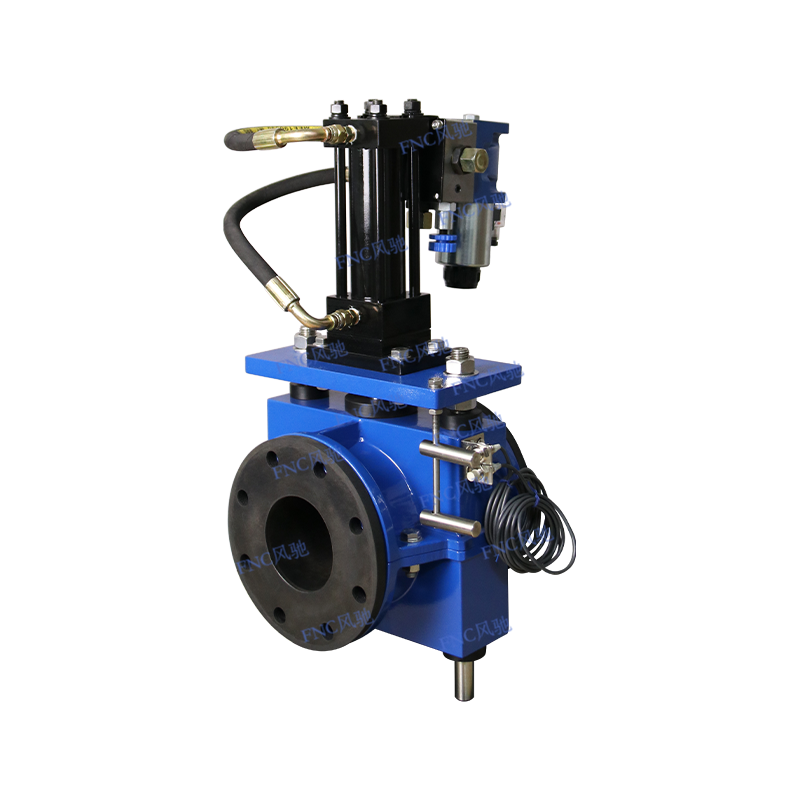

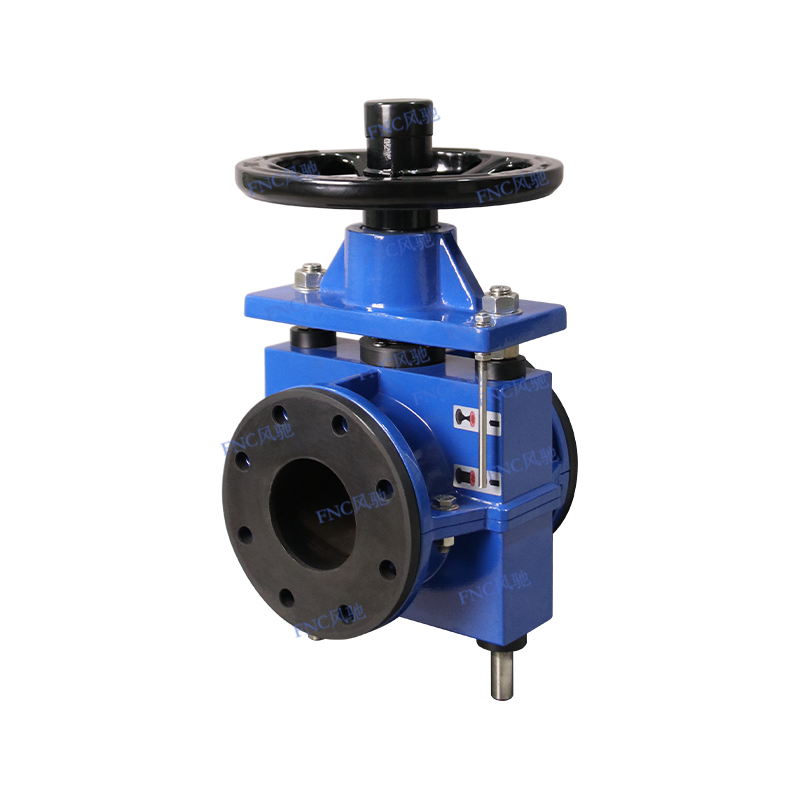

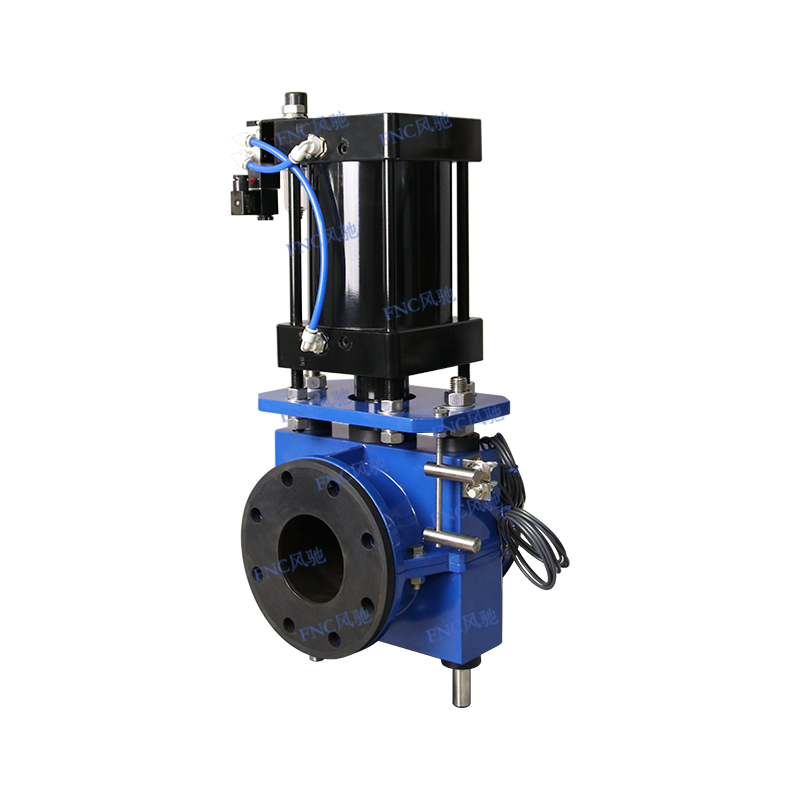

• Metodă de acționare: manuală, angrenaj melcat, pneumatic (simple acțiune, dublă acțiune), electrică (tip pornit-oprit, tip modulator), hidraulic, pneumatic modulant (cu poziționator)

Scenarii aplicabile: Exploatare minieră, epurare a apelor uzate, procese de control chimic, centrale electrice

Personalizarea este disponibilă în funcție de cerințe.

Caracteristicile produsului

• Design full-hore - fără restricții de debit;
• Închidere pe linia centrală - prelungește durata de viață a bucșei;
• Doar bucșa intră în contact cu mediul - există o singură piesă de uzură;
• Funcție de autocurățare - fără blocaj;
• Opțiuni multiple de materiale de bucșă - îndeplinesc cerințele diferitelor medii;
• Design robust – extinde intervalul dintre serviciile de întreținere;
• Bucșa de cauciuc, „componenta centrală” a supapei de prindere, este o parte a supapei care vine în contact cu mediul de proces;
• Design personalizat de bucșă: cea mai potrivită structură de bucșă este selectată în funcție de condițiile de aplicare ale clientului;
• Când supapa ajunge la sfârșitul duratei de viață, o supapă de prindere „aproape nouă” poate fi obținută după înlocuirea bucșei.

Caracteristici structurale

• Deschis complet: bucșa elastică cu pasaj complet a supapei de prindere nu are goluri sau colțuri moarte;
• Proces de închidere: Închidere pe linia centrală - această caracteristică evită turbulențele și uzura în interiorul bucșei. Bucșa formează un tub Venturi neted, închis și realizează autocurățarea la fiecare operație;
• Complet închis: supapa de prindere asigură închiderea bidirecțională fără scurgeri atunci când este complet închisă, adoptând un design inerent sigur care nu necesită întreținere pentru etanșări.

Materiale

• Material corpul supapei: oțel carbon, Fontă ductilă, SS304 sau altele
• Material bucșă: NR, EPDM, NBR, etc.
• Material tija supapei: SS304
• Material de fixare: SS201, 304, 316

Personalizarea este disponibilă în funcție de cerințe.

Supapă de prindere Tabel de selecție a tipului de conexiune （ Doar pentru referință)

Supapă de prindere Actuation Method Selection Table（ Doar pentru referință)
