Supape de tip cuțit KGV-H

Designul supapei cu cuțit de șlam KGV-H de înaltă presiune are o flanșă plată, fără umplutură și un design bidirecțional, cu două căptușeli elastice cu diametru întreg, rezistente, potrivite. Nu are nicio obstrucție internă și poate asigura zero scurgere atunci când poarta este închisă. Când supapa este deschisă, căptușeala etanșează sub sarcină mare de compresie, creând un vas sub presiune cu supapă. Pe măsură ce cursa porții trece prin căptușeala elastică, potențialele blocaje din conductă pot fi strecurate în mediul înconjurător între căptușeala inferioară a camerei supapei. Fiecare manșon este echipat cu o armătură interioară turnată integrală care menține presiunea internă a conductei. Manșonul este situat în interiorul camerei supapei pentru a ajuta la rezistența forțelor de forfecare mari atunci când poarta este antrenată între ele. Supapa este echipată cu o garnitură secundară din elastomer turnată dintr-o singură bucată, înlocuibilă, pentru a elimina golul dintre poarta și partea superioară a corpului supapei în orice direcție, împiedicând contaminanții externi să intre în camera supapei. Etanșarea secundară se auto-ajustează dinamic, eliminând necesitatea ajustării continue și sprijinind lubrifierea etanșării pe inelul porții, asigurând o mișcare lină a porții și prelungind durata de viață a etanșării, reducând în același timp forța de operare necesară pentru a acționa poarta. Supapa este echipată cu o poartă de rezistență grea cu o presiune maximă de lucru de 51 bar și un vârf cu unghi dublu care poate fi îndepărtat complet din camera supapei pentru inspecție. Supapa este, de asemenea, echipată cu o pâlnie de mare capacitate pentru a controla îndepărtarea mediului și pentru a oferi posibilitatea de a-l spăla.

Obțineți o ofertă

Caracteristicile produsului

Etanșarea 100% etanșă la bule asigură o scurgere absolută zero pe partea din aval;

Designul cu scaun dublu permite fluxul bidirecțional și închiderea supapei;

Pasajul neobstrucționat al curgerii elimină turbulențele și reduce pierderea de presiune atunci când fluidul trece prin supapă;

Fără cavitate a scaunului, ceea ce previne acumularea de particule solide și asigură închiderea fiabilă a porții supapei;

O etanșare secundară cu performanță de auto-ajustare dinamică;

Nu este nevoie de umplere de poartă sau tijă, eliminând scurgerile de ambalare și lucrările de întreținere;

Sistem de lubrifiere durabil și durabil;

Fără componente metalice în contact direct cu suspensia;

Design flexibil al suportului: piulița tijei poate fi demontată de sus și înlocuită la fața locului pentru acționarea cilindrului sau acționarea angrenajului conic fără sudură;

Suporturile de poziționare de deschidere/închidere sunt standard pentru dimensiunile DN400 și mai mici, iar știfturile cu poziție fixă furnizate de fabrică sau pregătite de utilizator pot fi selectate.

Caracteristici de design

Designul suportului rezistent adoptă o piuliță de tijă detașabilă în partea superioară, facilitând instalarea angrenajelor conice sau a actuatoarelor pneumatice fără sudură;

Suporturile de poziționare de deschidere/închidere sunt standard (pentru dimensiunile DN400 și mai mici);

În poziția deschisă, poarta din oțel inoxidabil poate fi retrasă complet din șlam, permițând inspecția sau înlocuirea poartei fără a demonta supapa;

Poarta din oțel inoxidabil 316 este configurația standard;

Garnitura secundară cu autoajustare dinamică menține lubrifierea;

Bucșă de etanșare elastică FENGCHI înlocuibilă la fața locului pentru o instalare ușoară;

Pasaj de curgere neobstrucționat, fără contact metal-metal, fără blocuri de ghidare sau caneluri în formă de pană;

Designul bucșei cu etanșare dublă asigură o închidere de tip „placă oarbă” atunci când supapa este închisă; bucșele de etanșare se potrivesc strâns pentru a izola presiunea medie, eliminând nevoia de garnituri de flanșă;

Standardul de găurire a flanșei corpului supapei dintr-o bucată este PN10, cu găurire PN16/ANSI B16.5/150 ca opțiune;

Cursa controlabilă a zonei de spălare împiedică introducerea porții prea adânc în bucșa de etanșare în poziția închisă, reducând stresul asupra bucșei de etanșare și posibilitatea ruperii bucșei; toate șuruburile sunt echipate cu șaibe de blocare dedesubt.

Materiale

Material corpul supapei: fontă ductilă, SS304 sau altele

Material bucșă: NR, EPDM, NBR, etc.

Material tija supapei: SS304

Material poarta: SS304, 316, 2205, 2507

Material de fixare: SS201, 304, 316

Material de etanșare secundar: EPDM

Personalizarea este disponibilă în funcție de cerințe.

Tabel de selecție a tipului de conexiune a supapei cuțit cuțit pentru șlam（ Doar pentru referință)

Tip conexiune	Gama de dimensiuni adecvate	Gama de evaluare a presiunii	Avantajele de bază
Conexiune cu flanșă	DN15~DN2000	PN10~PN40	Conexiune fermă, etanșare fiabilă, rezistentă la nămol impact, asamblare/dezasamblare ușoară și convenabilă pentru întreținerea ulterioară și înlocuirea supapelor
Conexiune wafer	DN15~DN600	≤PN16	Structură compactă, dimensiuni mici, greutate redusă, economii spatiu de instalare si costuri, potrivite pentru rapid cerințele de instalare
Conexiune cu urechi	DN100~DN600	PN10~PN25	Instalare flexibilă, permite demontarea independentă a supapei fără a afecta sistemul de conducte, etanșare superioară performanță în comparație cu conexiunile obișnuite de tip wafer
Conexiune cu filet	DN15~DN50	≤PN10	Structură simplă, instalare rapidă, cost redus, dimensiune compactă potrivită pentru spații înguste
Conexiune sudata	DN15~DN300	PN40~PN160	Risc de scurgere zero, putere mare de conectare, rezistentă la presiune înaltă, vibrații și impact de șlam, potrivit pentru funcționare fixă pe termen lung
Conexiune cu clemă	DN15~DN100	≤PN16	Asamblare și dezasamblare rapidă, fără fundături, ușor de curățat, îndeplinește cerințele de igienă

Tabel de selecție a metodei de acționare a supapei cuțit cuțit pentru șlam （ Doar pentru referință)

Categoria de acționare	Tip specific	Gama de dimensiuni adecvate	Gama de evaluare a presiunii	Avantajele de bază

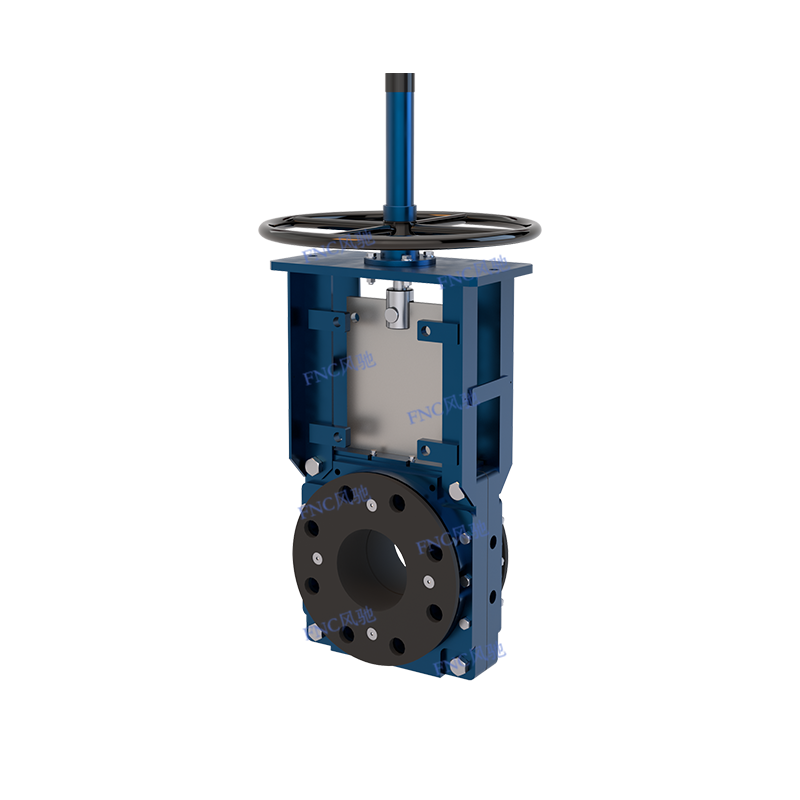

Acţionare manuală	Acționare roată de mână	DN15~DN100	≤PN16	Cost redus, rata de eșec extrem de scăzută, întreținere minimă, funcționare intuitivă

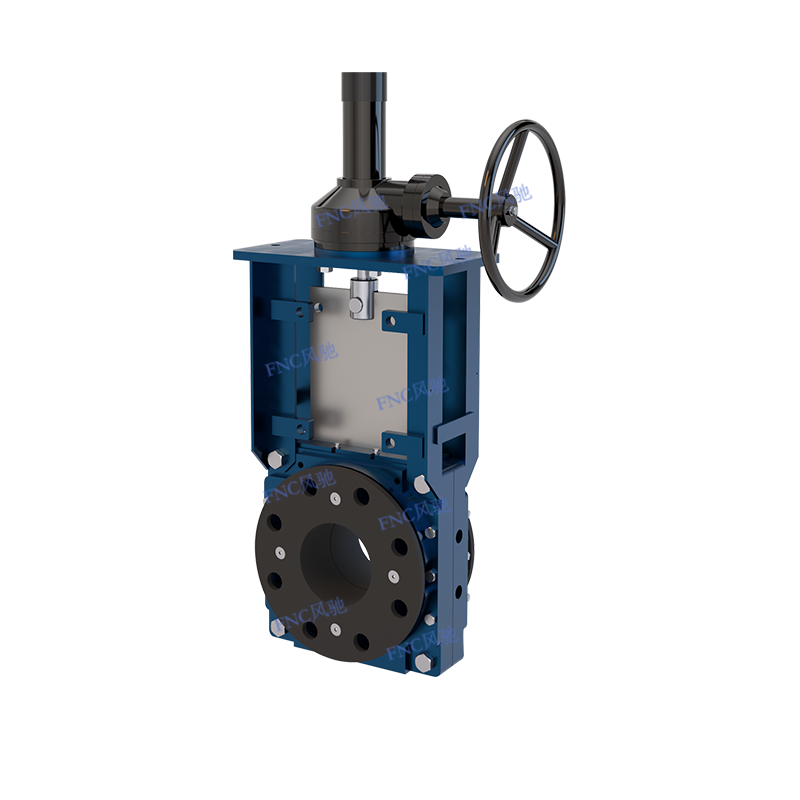

Acţionare manuală	Acţionarea angrenajului melcat	DN50~DN400	≤PN25	Amplificare semnificativă a cuplului, funcționare lină, precizie ridicată de deschidere/închidere, previne impactul nămolului asupra porții

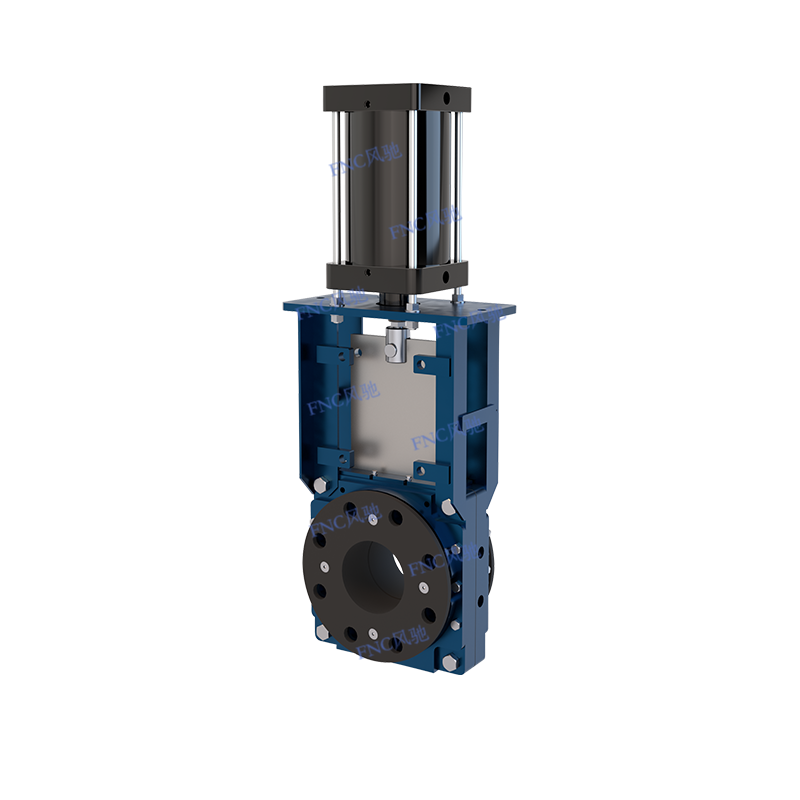

Acționare pneumatică	Tip pornit-oprit pneumatic (simple actiune/dubla actiune)	DN100~DN1200	≤PN40	Răspuns rapid (1~5 secunde), rezistent la medii dure (rezistent la praf, la explozie), potrivit pentru operarea de înaltă frecvență, previne blocarea nămolului
Acționare pneumatică	Tip Pneumatic Modulator	DN50~DN800	≤PN40	Precizie ridicată de reglare, control precis al debitului, evită impactul conductei, potrivit pentru controlul în buclă închisă

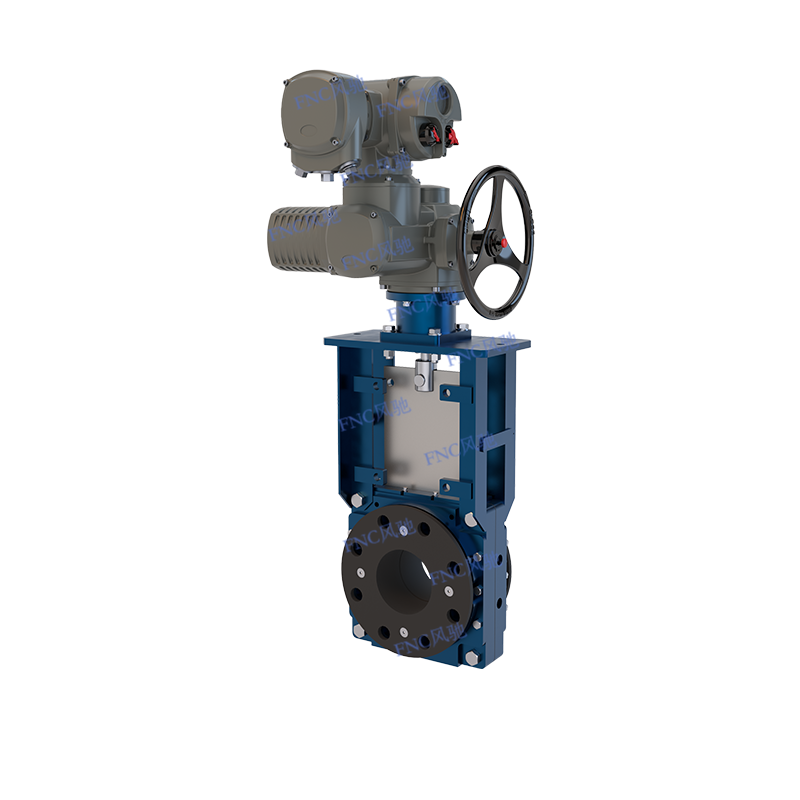

Acționare electrică	Tip pornit-oprit electric	DN300~DN150 0	≤PN40	Grad ridicat de automatizare, operare care economisește forța de muncă, potrivit pentru aplicații cu diametru mare și cuplu mare, nu este necesară operarea manuală la fața locului
Acționare electrică	Tip modulator electric	DN100~DN1200	≤PN40	Gamă largă de reglare, precizie ridicată de control, se adaptează la reglarea dinamică a debitului, integrabil cu sisteme automate
Acționare electrică	Acționare electrică anti-explozie	DN100~DN1000	≤PN40	Combină funcția de control de la distanță cu performanța anti-explozie, potrivită pentru medii periculoase

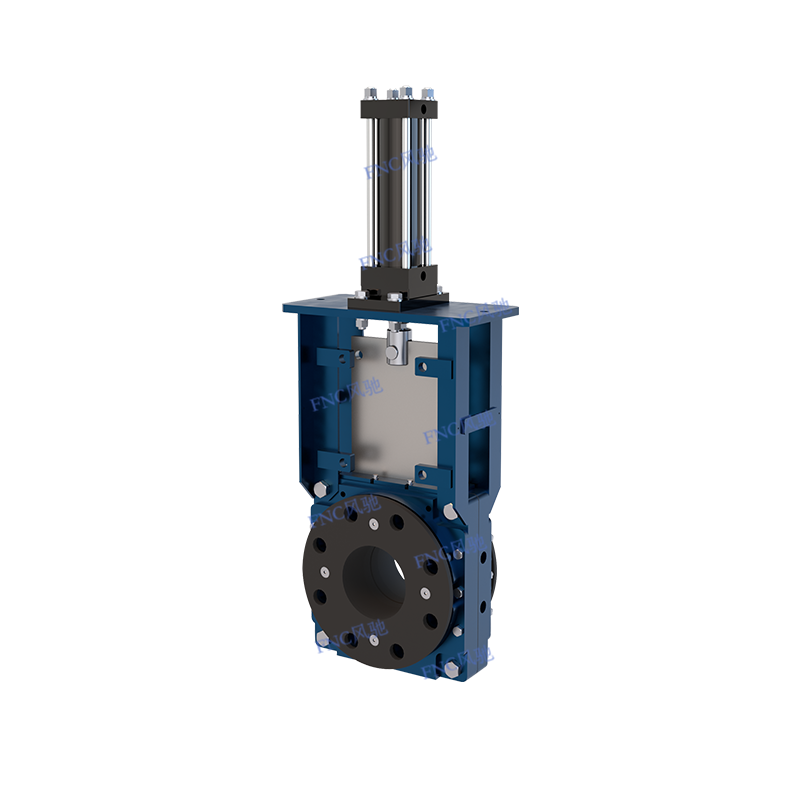

Acționare hidraulică	Acționare hidraulică	DN800~DN2000	PN40~PN160	Cuplu de ieșire extrem de ridicat (de 2 ~ 3 ori mai mare decât acționarea pneumatică/electrică), rezistență puternică la impact, potrivit pentru condiții de fluctuație de presiune înaltă și de înaltă presiune
Acționare combinată	Acționare combinată manual-pneumatic/manual-electric	DN50~DN800	≤PN40	Protecție dublă, previne defectarea supapei din cauza întreruperii sursei de alimentare, îndeplinește cerințele de siguranță pentru conductele critice
